室外多参数大气环境检测仪XDB-QX8


室外多参数大气环境检测仪
（产品说明）



 室外多参数大气环境检测仪

• 产品简介

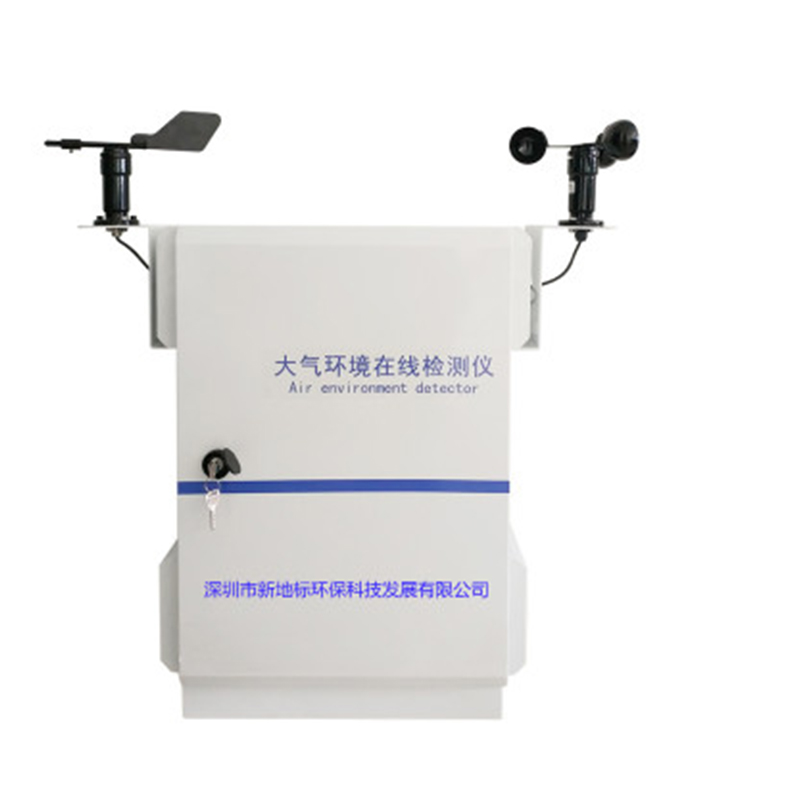

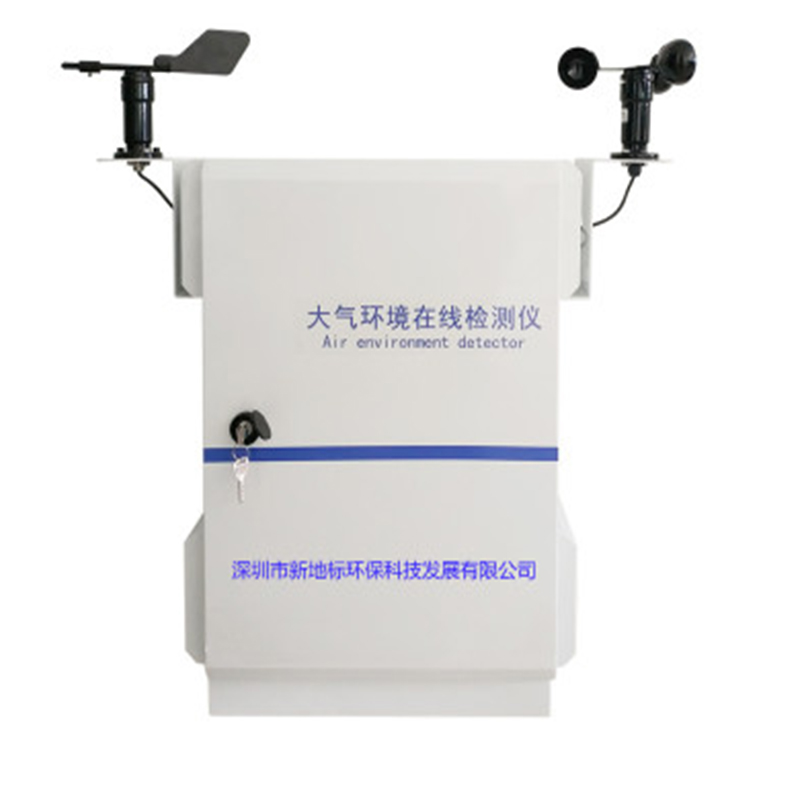

XDB-QX8型室外在线监测系统是由深圳市新地标环保科技发展有限公司针对目前室外大气网格化环境污染监测研发生产的一款设备，用于测量室外大气PM2.5、PM10、噪音、温湿度、风速、风向、负氧离子、氧气、SO2、NO2、O3、H2S、VOCs、CO等参数。此系统主要适用于旅游景区、智慧社区、智慧城市、建筑工地、工业厂区环境、公共厕所、码头、产业园、化工厂、公园小区。实时检测室外环境参数并通过GPRS、以太网、WIFI、ZigBee、433等方式实时传输至显示终端或者云端大数据管理平台。


• 产品特点

• 满足野外作业需求，具有防风、防雨、防尘等功能，满足IP65防护等级。

• 采集设定：可自由设定采集时间间隔，并可1分钟-24小时采集间隔任意设定。

• 采集器：支持DC9～24V输入，电源具有防反接、抗脉冲群、防雷、防静电等保护措施。

• 显示方式：可选配室外P10 LED显示屏显示，方便客户现场分析数据。

• 扩展性能：系统采用模块化设计，方便功能扩展、屏蔽或接入其他传感器。

• 通讯方式：采集器同时支持GPRS、GSM无线传输方式，可将数据信息传输至指定的气象服务器，实现数据的远程控制和传输；

• 低成本：以往建单点空气监测站的成本可建该设备的多个监测站点，密集型铺设，监测面积广


室外多参数大气环境检测仪

• 设备介绍

• 传感器参数

• RS485通讯协议

采用MODBUS协议的RTU方式，在RTU方式下，使用RTU模式，消息发送至少要以3.5个字符时间的停顿间隔开始。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。在最后一个传输字符之后，一个至少3.5个字符时间的停顿标定了消息的结束。一个新的消息可在此停顿后开始。整个消息帧必须作为一连续的流传输。如果在消息帧完成之前有超过3.5个字符时间的停顿时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。
1、    硬件采用RS485，主从式半双工通讯，主机呼叫从机地址，从机应答方式通讯。
2、    数据帧格式：1个起始位，8个数据位，1个停止位，无校验位。
3、    波特率：9600bps。
4、    消息帧包含：地址域，功能码域，数据域，CRC16检测域。
5、   本设备支持十六进制03H、10H功能码（即十进制03和16功能码）。其中03H用于读取设备堆栈，10H用于修改设备堆栈。
设备相应堆栈规划如下：

通讯指令示例
（1）、主机读取CO2数据
主机发送命令




0x01：设备地址（出厂默认为0x01）
0x03：读取数据功能码
0x00  0x00：从地址为0x00 0x00的寄存器开始读取
0x00  0x01：从上面指定的寄存器开始读取1个寄存器数据
0x84  0x0A：CRC16校验码
从机应答





0x01：设备地址（出厂默认为0x01）
0x03：读取数据功能码
0x02：应答数据长度
0x01  0xA0：0x01*256+0xA0=416，小数点个数为0（见表3），CO2浓度为416ppm
0xB9  0xAC：CRC16校验码

（4）、修改设备地址：（例：把设备地址0x01修改为0x02）
主机发送命令

0x01：设备地址（出厂默认为0x01）
0x06：修改寄存器功能码
0x00  0x0F：需要修改的寄存器地址
0x00  0x02：写入的数据为0x0002
0x38  0x08：CRC16校验码
从机应答

0x01：设备地址
0x06：修改寄存器功能码
0x00  0x0F：需要修改的寄存器地址
0x00  0x02：写入的数据为0x0002
0x38  0x08：CRC16校验码
(注意：接收到返回的数据说明设备地址修改成功，之后的通讯指令需用新的设备地址)

• 保修条款

1、客户自够买 XDB-QX8之日起，可享受1年保修服务。
2、保修有效期自开具发票之日或保修卡登记购买日算起，网络销售按照签收之日算起。
3、在要求提供售后服务时，请联系相关负责人寄回本公司售后服务部。
注：售后服务不包含以下几种情况：
1、擅自拆装、改装改产品而造成的故障；
2、在使用、搬运过程中跌落造成的故障；
3、须保持机身上的标签完好，擅自撕毁不保；
4、不符合本产品使用环境导致产品故障；
5、因接线或电源错误导致本产品烧毁损坏。
